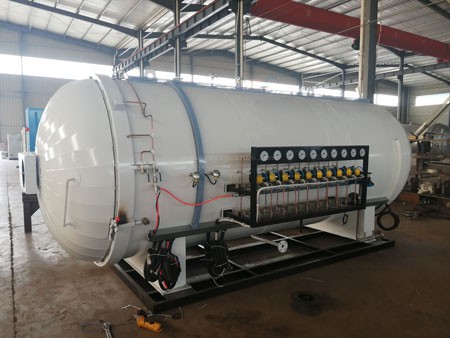

真空熱壓罐
產品介紹
-
1、產品系列：我們在進行設計應考慮真空熱壓罐模具材料的膨脹系數，以適當縮放，產品線根據復合材料零件的尺寸精度要求，需要在模具設計中定義位置精度和寬度精度。
2、鋪貼線：由于零件邊緣不完整的平鋪，以及膠水流量、阻塞、真空袋等因素，固化后產品的邊緣質量不高，需要從一個開始產品線外的一定距離。堅持，待處理的部分將有一定的限額。同時，攤鋪線用于手動攤鋪定位，無需激光投影，控制攤鋪邊緣，不浪費太多材料，保證產品質量。
3、目標孔：放置一個激光投影目標，用于手動放置以定位上層區域。可以根據測量值測量目標孔，并將坐標值雕刻在模具上。
4、參考孔：用作模具加工和檢查的參考，具有高精度和可保證的可重復使用性。參考孔坐標值通常雕刻在真空熱壓罐的模具上以便于使用。
5、復合材料定位孔：也稱工件技術耳孔，用于復合材料脫模后檢測、機器定位和定位作為定位參考，精度要求高。該孔需要具有相應的鉆孔模板以便準確定位。鉆孔需要在脫模之前進行，孔應該在模具的法線方向上。
6、交叉雕刻自動鋪設：交叉雕刻的中心用于自動定位皮帶，十字準線中心點的坐標刻在模具上。
7、剩余區域：在鋪路線與模具邊緣之間留出一定距離，用于真空袋，自動鋪設和返回可以根據自己的尺寸做一下相關的變動。
8、人性化設計：模具的設計應考慮工具、的安全性。例如，工具的高度應適合、檢查。模具鋪設運輸時應穩定，沒有突然發生了掉落摔壞的危險；當重量超過手動重量運輸時，設計輔助工具以協助模具轉移。
